Применение оптоволоконных технологий в освещении

Применение оптоволоконных технологий в освещении предоставляет уникальные возможности для светового дизайна интерьера, ограниченные только вашей фантазией. Гибкий световод позволяет решить множество технических проблем, возникающих при разработке световых проектов: провести свет сквозь стены, землю, воду, огибая углы и обходя препятствия и извлечь его именно там, где это нужно.

Основной компонент системы это оптоволоконный проектор. Мы предлагаем большой выбор проекторов от 35Вт до 150Вт с различной степенью защиты от воздействия окружающей среды. Благодаря фильтру, установленному в проекторе, свет выходящий из кабеля не имеет ни УФ, ни ИК излучения, что немаловажно при освещении старинных картин и музейных экспонатов.

Оптоволоконные кабели не проводят ни электричества, ни температуры. Диапазон рабочих температур пластикового оптоволокна от -40 до +80°С. Пластиковое волокно не боится воды, гибкое, легко устанавливается на любую поверхность. Стеклянные оптоволоконные кабели выдерживают температуру до +130°С, они идеально подходят для безопасного освещения бань и саун.

Пожаробезопасность, герметичность, отсутствие выделяемого тепла, низкие эксплуатационные расходы, большая механическая прочность, удобство размещения в труднодоступных местах делает оптоволоконное освещение незаменимым, а порой единственно возможным решением.

Применение оптоволокна экономически обусловлено тем, что система практически не нуждаются в обслуживании и исправно служат в течение многих лет. Но, как правило, не экономическая целесообразность, а возможность создания безопасного освещения и уникальных декоративных эффектов играет решающую роль.

Так же мы предлагаем точечные светодиодные светильники и аксессуары для ванных комнат со светодиодной подсветкой.

 Секрет успеха. Области применения

Фибероптика - свет, который можно безопасно провести сквозь стены, выставлять под дождь и снег, запускать под воду, замуровывать под лед, пропускать под землю…

Можно с уверенностью сказать, что фибероптика, применяемая в области светового дизайна, никого не оставит равнодушным. Уже несколько десятилетий назад в повседневной жизни стали активно применяться оптоволоконные системы освещения. Однако, несмотря на этот опыт, волоконно-оптические технологии для многих все-таки остаются экзотикой. Между тем, применение оптоволокна позволяет легко и эффективно решать сотни технических проблем, возникающих при разработке световых проектов, а во многих случаях является единственно возможным решением. И в этом нет ничего удивительного, если принять во внимание чудесную сущность оптоволоконной технологии, позволяющей управлять светом как по мановению волшебной палочки.

Свет можно загнать внутрь гибкого световода, а когда необходимо - извлечь в нужных количествах и использовать по назначению. Проходя через границу раздела двух сред, свет преломляется. В зависимости от соотношения абсолютных показателей преломления сред, существует несколько вариантов хода лучей.




Волокно состоит из сердцевины, выполненной из мягкого материала, и более твердой оболочки. Разные материалы по-разному преломляют свет, что и заставляет работать физику полного внутреннего отражения: сердцевина должна иметь больший показатель преломления, чем оболочка.


 Преимущества

 Световолокно не проводит электричество.
 Структура используемого материала не проводит ультрафиолетовые и инфракрасные лучи, т.е. независимо от яркости свечения свет остается холодным.
 Световолокно обладает способностью проводить большие световые потоки при минимальном диаметре кабеля или нитей, что позволяет подсвечивать места, которые до этого были труднодоступны, а их освещение чрезмерно затратное.
 Сам источник света находится на расстоянии от места свечения, и это дает возможность обслуживать и заменять лампу вне места свечения.
 Система Fiber Optic позволяет легко контролировать смену цвета или светоэффекта, в том числе механически с помощью светофильтров, что открывает огромные возможности для дизайна, рекламы и визуальной информации.
 Данная технология решает проблему равномерного освещения, а также эффективного рассеивания в неудобных для обычных систем местах.

 Области применения

Многообразны современные приложения фибероптики. Еще недавно светопроводящие волокна использовались лишь в некоторых областях. Сегодня благодаря разработке пластиковых волокон фибероптические эффекты стали значительно доступнее и получили много новых применений.

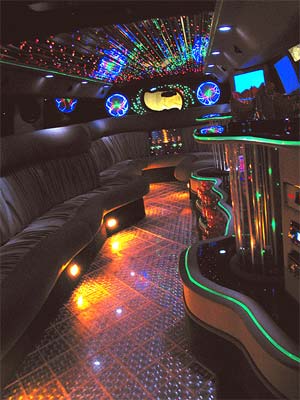

 Эффект "Звездное небо"

Этот эффект является, пожалуй, самым популярным в фибероптике. Световые моноволокна могут быть различного диаметра в зависимости от того, какую яркость свечения «звезд» необходимо получить. Возможен также и комбинированный вариант: световые моноволокна различного диаметра объединены и подключены к одному источнику. В этом случае «звезды на небе» будут различной яркости. «Стандартное» фибероптическое «звездное небо» содержит в среднем 75 «звезд» на 1 кв.м площади, но разумеется, это количество может быть любым в зависимости от пожеланий и финансовых возможностей заказчика. Для установки моноволокон на потолок можно натянуть темную ткань, можно же провести волокна над подвесным потолком и вывести через плитку. Аналогично создается «звездная подсветка» на стенах. На полах также возможно создание «звездных ковров», или же протяжка волокон в других материалах. При подледной подсветке кортов, кабеля бокового или торцевого свечения на специальных кронштейнах закрепляются несколько ниже предполагаемого уровня льда. С помощью устанавливаемого в источник света чейнжера цветов возможно мерцание «звезд» и смена из цвета.

А как можно упростить весьма сложный монтаж «звездного неба» и прокладку волокон на потолке? А заодно – и устранить проблему с излишним тепловыделением в объеме со светогенератором и с доступом для замены ламп и протирки оптических элементов? Кроме того, мощные светогенераторы содержат вентиляторы, которые как-то шумят, да и прогоняют через корпус воздух с пылью, осаждая последнюю на светофильтрах, отражателях, торцах подключенного кабеля и теплофильтрах, заметно снижая их оптические характеристики. Кроме того, можно еще и сэкономить на длине оптоволокна.

Предлагаемое решение хорошо подходит для подвесных потолков, причем не важно из чего ваш потолок: плитка, гипсокартон, НДФ-панель или еще что-либо.

В качестве светогенератора используется светодиодный «Светлячок», который устанавливается непосредственно на плитку (элемент подвесного потолка). Здесь же, внизу, разводятся оптоволокна и готовый модуль надо только установить, как обычную плитку и подвести 220в. Светоизлучающий элемент (светодиод) имеет колоссальный ресурс работы (до 100000 часов) и светоотдача отдельных волокон при небольшой длине (1-1,5м) почти такая же, как и при мощных излучателях. Но если яркости отдельных звезд все равно не будет хватать – проблему можно решить более толстым волокном или же «двойными» звездами. «Светлячки» всех моделей не имеют вентиляторов и вентиляционных окон в корпусе, что практически исключает попадание пыли внутрь.

 Подсветка фонтанов и бассейнов

Абсолютная безопасность светопроводов создает большие возможности для подводной подсветки в бассейнах и освещения фонтанов. Необходимо только вынести сам источник света в объем без повышенной влажности. Этот объем может находиться на расстоянии от водного сооружения. Все фантазии дизайнеров по созданию светящегося подводного царства, переливающейся подсветке струй воды и многое другое делается вполне доступным.

Синхронная смена цвета в подсветке достигается с помощью системы синхронизации светогенераторов «Каскад». Возможны также различные световые картины при подсветке: одно горит синим, другое – красным, третье – меняет цвет; затем меняет цвет, например первое и т.д. Смена картин происходит автоматически или управляемо, но для этого необходима другая более сложная система управления чейнжерами.


 Наружная реклама

Сегодняшние технологические требования производства рекламы приводят к неизбежной замене неоновых трубок более совершенными кабелями бокового свечения при дизайнерском оформлении казино, ночных клубов, ресторанов и других мест развлечения..

 Освещение витрин

Фибероптика – точечный яркий источник света, изящно вписывающийся в существующий дизайн. Свет на выходе не дает нагрева, т.к. тепловая часть излучения отсечена еще в светогенераторе. Размер светового пятна можно регулировать выходной насадкой с линзой. Пятно может быть контрастным, а может плавно сходить на нет. Все это создает серьезные предпосылки для замены галогеновых ламп на витринах на оптоволокно. Именно так и поступают в лучших ювелирных, антикварных, парфюмерных и других магазинах.

 Ночная архитектура

Первейшее применение фиброоптики в архитектуре – выделение контуров зданий и архитектурных форм по периметру. Для этого используются кабели бокового свечения. Но это еще не все. В архитектурно-художественном освещении возможно воплощение ряда совершенно уникальных решений.

Например, высветить на высоте архитектурные элементы: барельефы, скульптуры, ниши, межоконные проемы и др. Использование любых, даже маленьких прожекторов создает ряд технических сложностей. Первая – портится вид здания в дневное время; вторая – лампы надо периодически менять, и не столько дорого стоят сами лампы, сколько их замена с подъемника. Да еще и сгорают – то ведь поодиночке. Так что сегодня заказывай подъемник для оного прожектора; завтра – для другого; словом – постоянно высотные работы. А ведь может и сам прожектор выйти из строя! Тут уж на высоте никак не разобраться! Так вот стоят полуподсвеченные объекты архитектурно-художественной подсветки: часть ламп горит, а часть – нет. Вид прямо скажем не краше, чем вообще без освещения: отдает какой-то разрухой. А ведь свет можно просто транспортировать наружу с тех весьма близких мест за стеною, где нет никаких проблем ни с установкой, ни с бслуживанием. А зачастую даже и высотных работ по монтажу не требуется: просто сверлится отверстие в стене и через него выводится кабель торцевого свечения. Опять на помощь приходит «Светлячок»: ни шума в помещении, ни пространства не надо, не боится пыли, а для питания подойдет любая самая слабая розетка; энергопотребление – вообще не символическое. А сколько нужно оптоволоконного кабеля? Полметра – метр. Сколько стоит – просто смешно! Конечно все здание одним выводом кабеля не осветить, но для точечной подсветки в ряде случаев оптоволокно является незаменимым инструментом

Фибероптика решает многие проблемы освещения зданий и сооружений. Это особенно касается современной архитектуры, мостов, шпилей, радиотелевизионных башен.

 "Искрящиеся шторы"

Одно из новых приложений – «искрящиеся различными цветами и мерцающие» по своей длине оптоволокна. Оптоволоконные шторы, занавеси, люстры и многое другое – это неповторимые тактильные ощущения. Живой, гибкий, двигающийся свет можно свободно трогать руками, обматывать вокруг шеи, купаться в свете.

 Ландшафтная подсветка

Все большее применение находит фибероптика в решениях ландшафтной подсветки. Яркости оптоволоконных кабелей торцевого свечения вполне достаточно для ночной подсветки небольших объектов ландшафта: цветы, кустарники, камни и др. Ширину луча на выходе можно регулировать с помощью специальных линзовых насадок. Кабели бокового свечения применяются для выделения например контуров садовых дорожек, берегов водоемов. Все светопроводящие кабели и моноволокна могут быть успешно закреплены на деревьях, изгородях, столбах и т.п.

Использование в качестве светогенератора «Светлячков» решает проблему теплоотвода герметичных кейсов и минимизирует их габариты до незаметности. Герметичный кейс для «Светлячка» может быть запросто спрятан под тротуарной плиткой.

 Специальные возможности

Световолокно успешно решает извечную проблему качественной подсветки экспонатов без разрушительного воздействия ультрафиолетовых лучей, испускаемых традиционными средствами освещения

Даже специальные лампы задерживают только 60-70% ультрафиолетового излучения. Сотни музеев мира уже используют эту систему подсветки. Достаточно упомянуть Британский музей, Египетский музей, музей города Гента, а также всемирно известные экспонаты, сохранность которых обеспечена технологией - Туринская плащаница, Кодексы Леонардо да Винчи, статуя Нефертити и т.д. Отсутствие электричества позволяет использовать кабель в воде, пожаро- и взрывоопасных местах, на шахтах, мельничных комбинатах, бензохранилищах.

 «В лучших домах…»

Обзор возможностей фиброоптики был бы неполным, если не рассказать о том, что может фиброоптика в вашем доме. Хотя, собственно говоря, все уже сказано. Просто все это надо объединить. Вместо бра – выведите оптоволоконный кабель; повесьте мерцающую штору; на ночь зажгите звездное небо, которое перенесет вас в сказку, превратите маленький бассейн в сказочный водоем; а как прекрасно можно осветить Рождественскую елку!?. Ну а если выйти за дверь… Смотрите разделы, который выше. Скучно, если за окном темно…
